아두이노·ESP32 회로를 그림으로

부품을 어떻게
연결할지,
그림으로 보여줘요.

만들고 싶은 것을 말로 적으면, 아두이노나 ESP32에 부품을 어떻게 연결해야 하는지 보기 쉬운 회로 그림으로 정리해 줍니다.

이렇게 적어 보세요

“아두이노에 버튼과 릴레이를 연결하고 싶어요.”

CLOSED BETA 회로 그림 보기
Arduino Nano에 버튼, 릴레이, 전원 모듈을 연결한 회로도 크게 보기
어떻게 쓰나요?

세 단계면 됩니다.

1

만들고 싶은 것을 적어요

예: “아두이노에 버튼과 릴레이를 연결하고 싶어요.”

2

연결을 그림으로 보여줘요

어떤 선을 어느 핀에 꽂아야 하는지 보기 쉽게 정리합니다.

3

잘못된 연결을 찾아봐요

전원, GND, 핀 번호처럼 실수하기 쉬운 부분을 다시 확인합니다.

실제 회로 그림

복잡한 선도 한눈에 볼 수 있어요.

그림을 누르면 큰 화면으로 자세히 볼 수 있습니다.

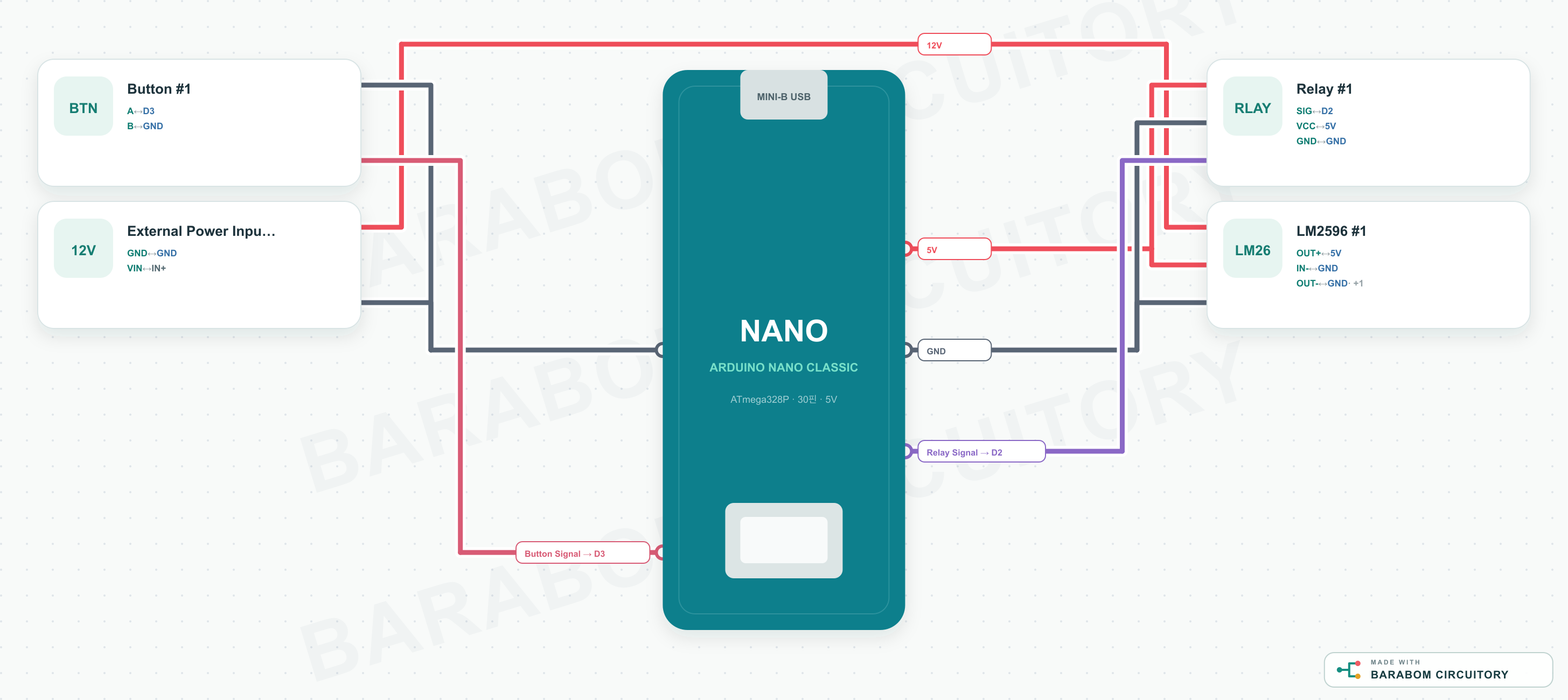

Arduino Nano에 버튼, 릴레이, 전원 모듈을 연결한 회로도 크게 보기

버튼으로 릴레이 켜기

버튼, 릴레이, 전원을 아두이노에 어떻게 연결하는지 보여줍니다.

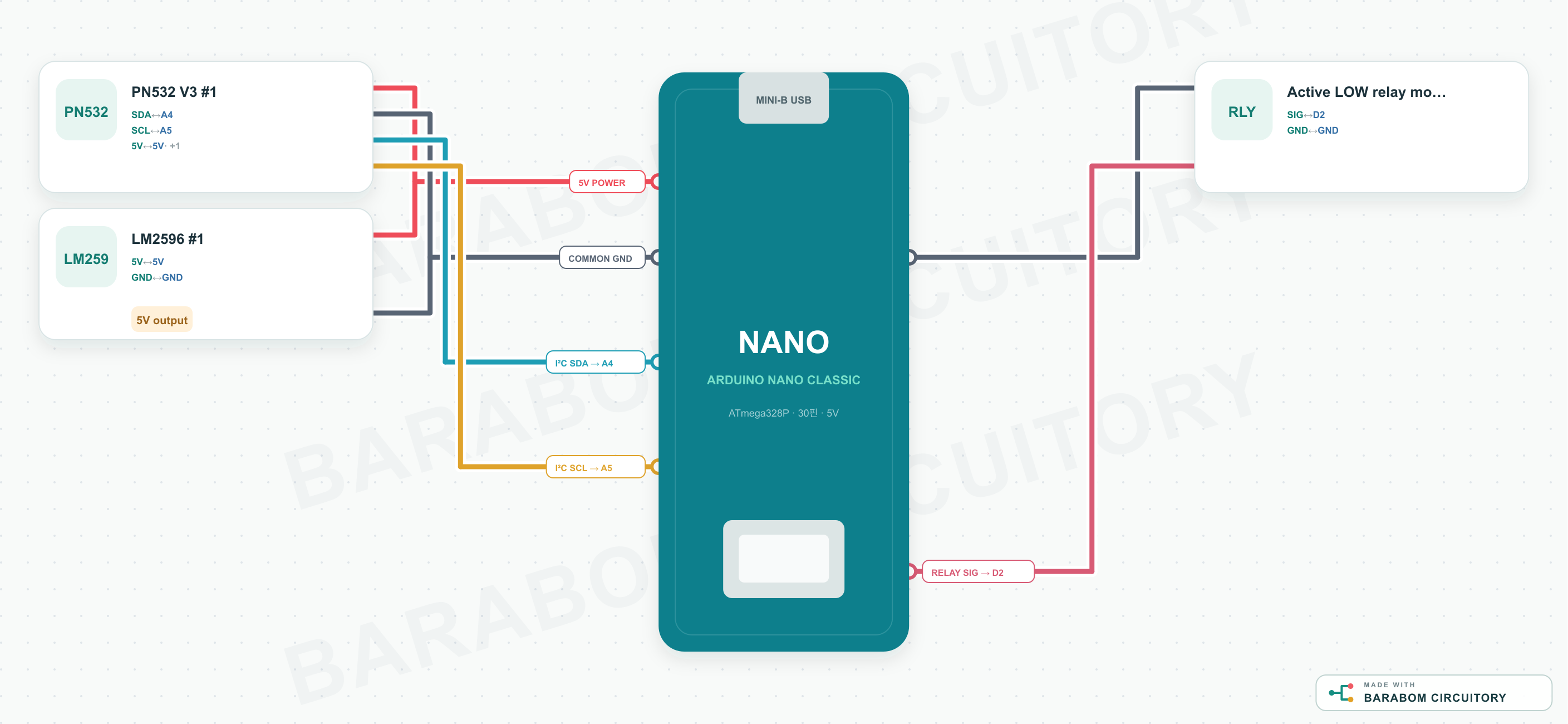

Arduino Nano에 NFC 모듈과 릴레이를 연결한 회로도 크게 보기

NFC 카드로 릴레이 켜기

NFC 모듈과 릴레이를 아두이노에 연결하는 선을 정리했습니다.

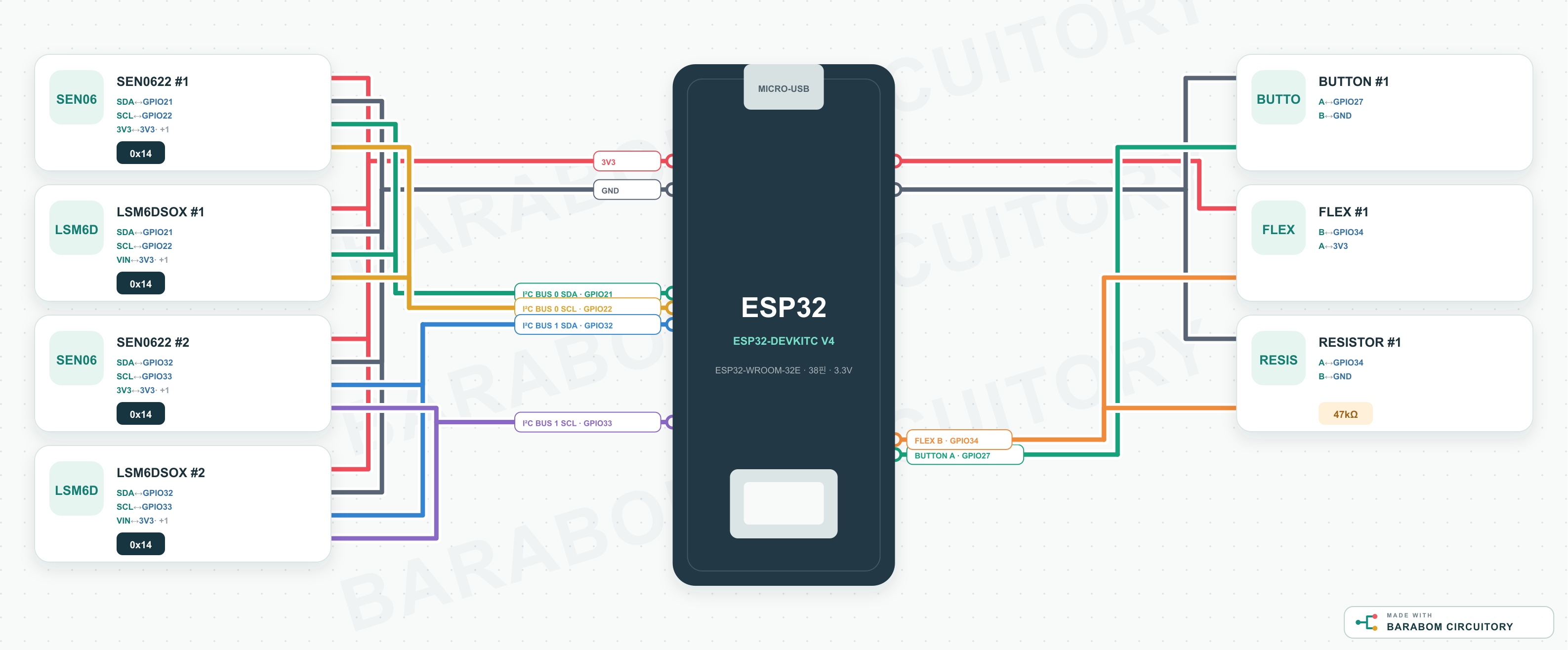

ESP32에 여러 센서와 버튼을 연결한 웨어러블 컨트롤러 회로도 크게 보기

여러 센서를 ESP32에 연결하기

센서가 많아도 어떤 선이 어디로 가는지 한눈에 볼 수 있습니다.

CLOSED BETA

아직 제가 직접
써보는 중입니다.

회로를 만들 때마다 실제 연결과 비교하며 틀린 부분이 없는지 확인하고 있습니다. 아직 다른 분께 공개할 단계는 아니라서 당분간은 신규 신청을 받지 않습니다.

현재는 외부 신청을 받지 않습니다.

제가 충분히 써본 뒤 공개 범위와 신청 방법을 안내하겠습니다.

공개 일정은 아직 정하지 않았습니다.
